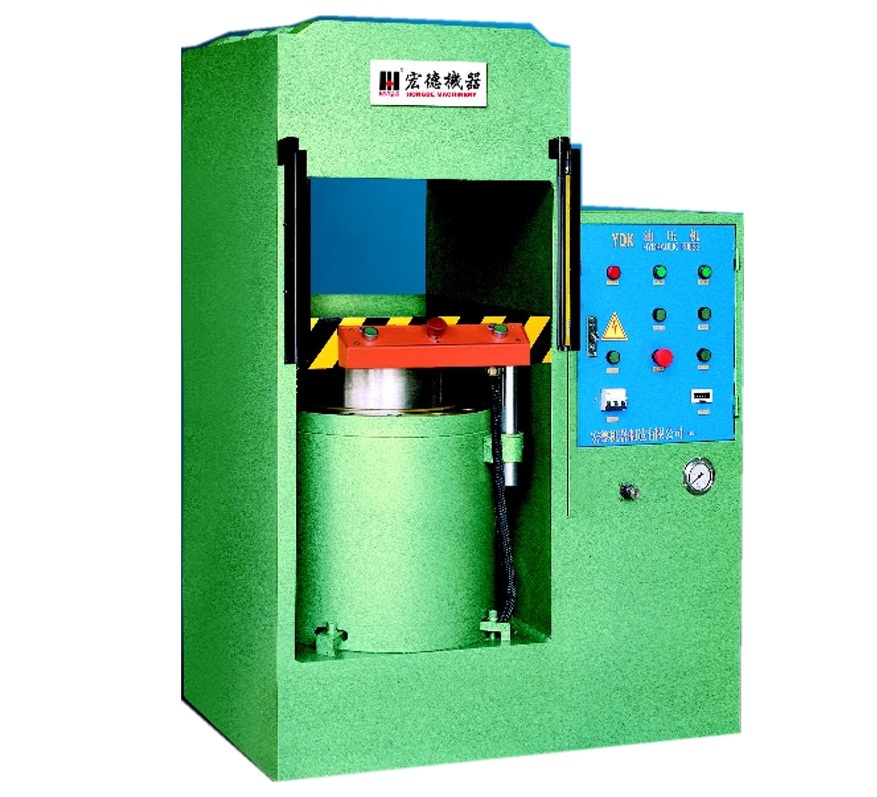

YDK系列窄体框架式油压机
一、概述:本系列油压机适用于五金、钟表、电器、眼镜、首饰、工艺品、橡胶等众多金属材料压制成型行业及非金属材料的压制工艺(如压制硬质合金刀具、砂轮成型等);特别适用于精密压印工艺。按其功能选择分为:普通E型(具有空程快速、慢速接近制件功能)、F型(具有E型及退料功能两种功能)。 二、特点:1、主机、油箱整体结构,外形紧凑、美观,便于安装。2、结构简单、动作灵敏可靠、操作安全方便,可实现点动调整和半自动工作两种操作方式。3、设有上行下行快速装置及计数器、工作平稳、速度快、效率高、能耗低。4、采用进口液压元件及电器元件,经久耐用,保证机器运行稳定。5、电气系统采用德国西门子PLC控制,操作简单方便,运行可靠。6、配置安全光电保护装置和超行程保护功能,实现人机安全生产。三、主要技术参数:项目单位YDK-100TYDK-200TYDK-300TYDK-500T备注公称压力KN1000300030005000 液压系统最大工作压力Mpa20252525活动工作台最大行程mm140160160160工作台到上梁最大距离mm350380380420主缸快速上升速度mm/s135140140220主缸加压上升速度mm/s41.5-41.5-41.5-4主缸快速回程速度mm/s150120-170120-170130-220退料缸公称压力KN609090100工作台有效面积左右mm416620620694前后mm405650650670油泵流量L/min14.412-3612-3620-58电机功率KW5.57.57.511轮廓尺寸(左右*前后*高)mm940*1000*12601070*1000*14201140*1000*15201280*1000*1900整机重量(约)KG1100200027004500
关键词:
所属分类:

咨询热线:
详情描述
一、概述:
本系列油压机适用于五金、钟表、电器、眼镜、首饰、工艺品、橡胶等众多金属材料压制成型行业及非金属材料的压制工艺(如压制硬质合金刀具、砂轮成型等);特别适用于精密压印工艺。按其功能选择分为:普通E型(具有空程快速、慢速接近制件功能)、F型(具有E型及退料功能两种功能)。
二、特点:
1、主机、油箱整体结构,外形紧凑、美观,便于安装。
2、结构简单、动作灵敏可靠、操作安全方便,可实现点动调整和半自动工作两种操作方式。
3、设有上行下行快速装置及计数器、工作平稳、速度快、效率高、能耗低。
4、采用进口液压元件及电器元件,经久耐用,保证机器运行稳定。
5、电气系统采用德国西门子PLC控制,操作简单方便,运行可靠。
6、配置安全光电保护装置和超行程保护功能,实现人机安全生产。
三、主要技术参数:
项目 | 单位 | YDK-100T | YDK-200T | YDK-300T | YDK-500T | 备注 | ||||||
公称压力
|
KN | 1000 | 3000 | 3000 | 5000 | |||||||
液压系统最大工作压力
|
Mpa | 20 | 25 | 25 | 25 | |||||||
活动工作台最大行程
|
mm | 140 | 160 | 160 | 160 | |||||||
工作台到上梁最大距离
|
mm | 350 | 380 | 380 | 420 | |||||||
主缸快速上升速度
|
mm/s | 135 | 140 | 140 | 220 | |||||||
主缸加压上升速度
|
mm/s | 4 | 1.5-4 | 1.5-4 | 1.5-4 | |||||||
主缸快速回程速度
|
mm/s | 150 | 120-170 | 120-170 | 130-220 | |||||||
退料缸公称压力
|
KN | 60 | 90 | 90 | 100 | |||||||
工作台有效面积
|
左右
|
mm | 416 | 620 | 620 | 694 | ||||||
前后
|
mm | 405 | 650 | 650 | 670 | |||||||
油泵流量
|
L/min | 14.4 | 12-36 | 12-36 | 20-58 | |||||||
电机功率
|
KW | 5.5 | 7.5 | 7.5 | 11 | |||||||
轮廓尺寸(左右*前后*高)
|
mm | 940*1000*1260 | 1070*1000*1420 | 1140*1000*1520 | 1280*1000*1900 | |||||||
整机重量(约)
|
KG | 1100 | 2000 | 2700 | 4500 |
