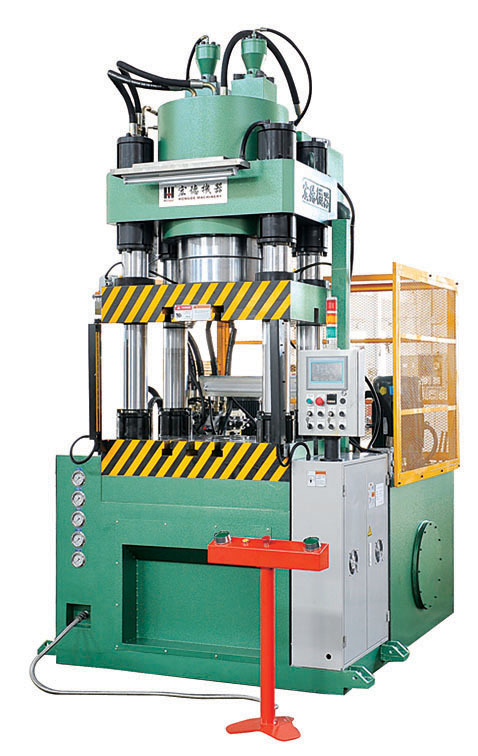

Y26系列精冲油压机

关键词：

所属分类：

精冲油压机

咨询热线：

0757-85203155

联系我们

询价

详情描述

一、概述：
本系列油压机是根据汽车零配件的特定加工工艺设计推出的新款机型，同时也适用于手机、平板电脑、LED灯具、钟表、电子电器、工艺品等众多行业的压制成型或浅拉伸。

二、特点：
1、上下配备背压缸、固定式工作台保证了产品压制时的精度。
2、机器设计先进、外形美观、速度快、效率高、工作灵敏可靠、操作方便。
3、采用进口液压元件及电器元件,经久耐用，保证机器运行稳定。
4、德国西门子PLC控制，保证机器控制的灵敏度及精度。
5、配置光电保护装置和超行程保护功能，主缸具备在因卡阀或其它原因造成不正常下行自动回程功能，实现人机安全生产。
6、活塞杆和立柱表面高濒、镀硬铬、耐磨性好。

三、主要技术参数：

项目		单位	Y26-200T	Y26-300T	Y26-500T	Y26-600T	Y26-800T	Y26-1000T	Y26-1200T	备注
公称压力		KN	2000	3000	5000	6000	8000	10000	12000
液压系统最大工作压力		Mpa	25	25	25	25	25	25	25
活动横梁最大行程		mm	160	160	200	200	200	200	200
工作台到活动横梁最大距离		mm	550	600	600	700	700	800	800
主缸快速下降速度		mm/s	220	220	210	210	210	240	200
主缸加压下降速度		mm/s	7-20	4.5-13	8-13	4-16	3-8	5-11	4-10
主缸快速回程速度		mm/s	100-170	80-138	100-170	95-150	80-135	80-163	75-155
主缸回程力		KN	100	130	160	200	200	300	320
上、下背压缸公称压力		KN	500	800	1000	1000	1200	2000	4000
上、下背压缸液压系统最大工作压力		Mpa	25	25	25	25	25	25	25
上、下背压缸行程		mm	50	80	100	100	100	100	100
工作室有效面积	左右	mm	500	550	660	700	800	700	1160	立柱内侧
工作室有效面积	前后	mm	600	700	700	700	950	1000	1250	边缘
油泵流量		L/min	58*2	58*2	90*2	90*2	90*2	155*2	153.6*2
电机功率		KW	11*2	11*2	15*2	15*2	15*2	30*2	30*2
轮廓尺寸（左右前后高）		mm	130019003200	149020702715	152023003250	169029503350	176032503550	196033003820	245038004200
轮廓尺寸（左右前后高）		kg	6500	7000	11500	14500	17500	28000	40000
整机重量(约)		kg	6500	7000	11500	14500	17500	28000	40000
