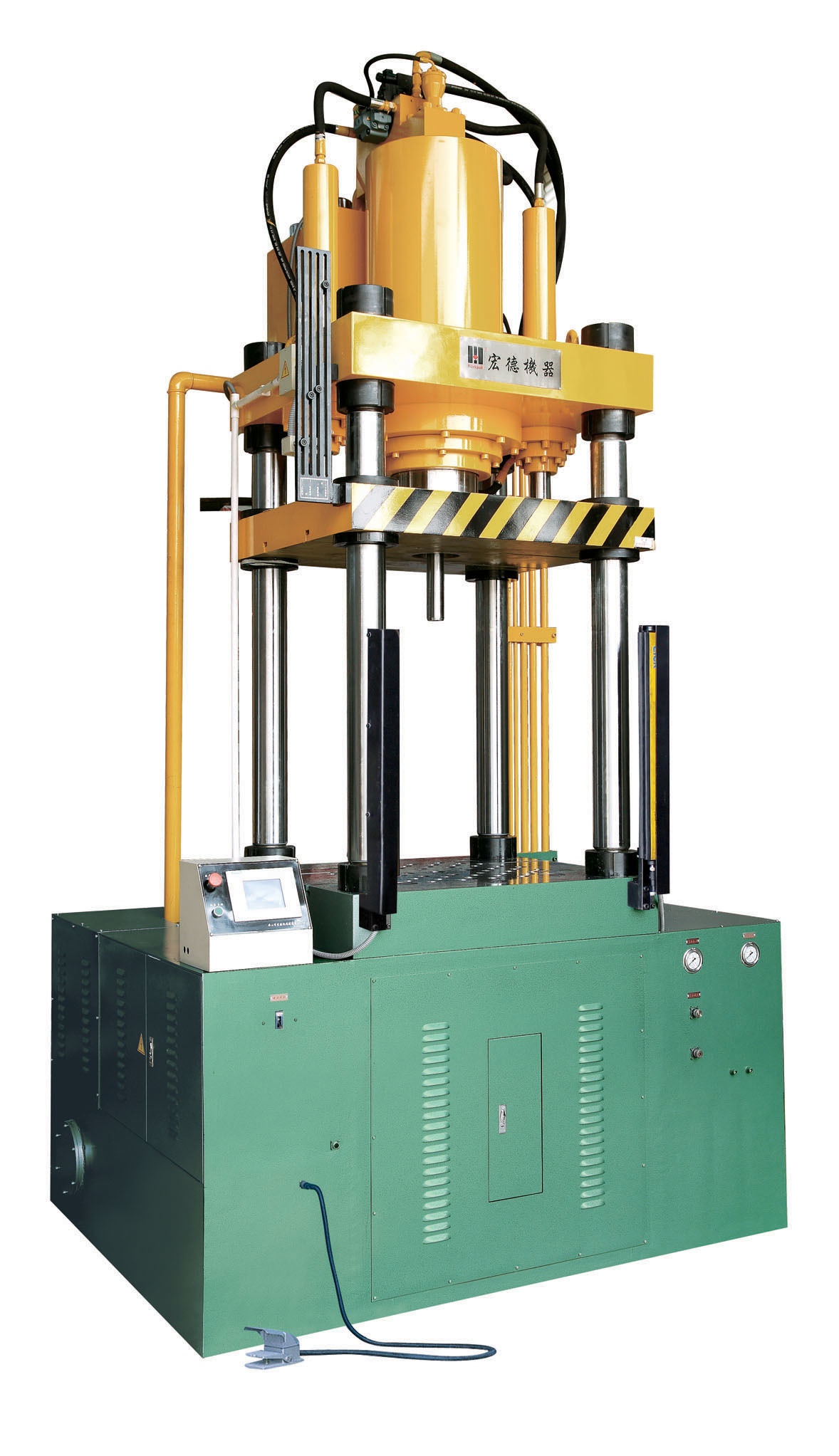

YK28系列四柱双动油压机
一、概述:本系列油压机适用于金属行业可塑性材料的压制工艺,如薄板拉伸、翻边、冲孔、成型、校直等工艺;特别适用于铝质薄板、不锈钢薄板拉伸和铝制品、不锈钢制品的压制成形(如锅、杯、碗、盆、水槽、水壶、桶等厨房用具),也可用于金属冷挤压工艺。本机是采用最新的技术和理念,将人机界面、PLC、比例技术相结合的新型电脑油压机。二、特点:1、采用人机界面、PLC控制,方便参数设置,高达200套模具参数的存储功能及外界储存介质的备份功能;速度快、效率高、能耗低、工作灵敏可靠。2、比例技术的应用。具备有多段压力或多段速度,可满足不同工艺对速度、压力的变化要求且动作平稳。3、主要液压元件及电器元件均为台湾、日本、美国、意大利进口,经久耐用,保证机器运行稳定。4、配置旋转编码器或光栅尺控制,提高产品精度。5、活塞杆和立柱表面高濒、镀硬铬、耐磨性好。三、主要技术参数: 项目单位YK28-35KDYK28-65KDYK28-75KDYK28-100KDYK28-120KSYK28-150KDYK28-225KDYK28-350KSYK28-400KSYK28-550KSYK28-600KSYK28-750KS备注主油缸公称压力KN2504005007008001000150025002500350040005000 主油缸液压系统最大工作压力Mpa1020202221212020202020200压边缸公称压力KN10025025035040050075010001500200020002500压边缸液压系统最大工作压力Mpa16.52025252525252525252525主缸回程力KN30455060707560130160200200250退料缸公称压力KN253035353545557575858585退料缸最大行程mm160160150180200200200220220250250250压边缸活塞最大行程mm180220220250260260300300300300400250活动横梁最大行程mm380450450500520540560600600650800600工作台到活动横梁距离最大mm70075075086090094096011171117120015001120最大mm320300300360380400400517517550700520活动横梁升降速度空载下行mm/s270270220220260260190250250310310230加压mm/s12-359-267-2110-271910-271812-3012-3013-3312-309-22回程mm/s150-250130-220120-195170-285125-210140-235245220220230230145压边缸活塞速度上行mm/s5.514010710712010013010012095707070下行mm/s随活动横梁工作台有效面积mm380*450400*550500*550550*600580*650650*750700*880800*9901200*1000950*1601400*12501600*1400油泵流量L/min3636365849/499049/49102/160102/160160/240160/240152/225电机功率kw45.55.5111515303030555555轮廓尺寸(左右*前后*高)mm1330*1100*24001470*1200*27001500*1200*26651565*1295*29401710*1400*31501800*1700*32801880*1770*37002150*1775*40002610*1800*4200310*1950*45002830*2110*51003100*2400*4650整机重量(约)KG1700220025003000400050005500950013000150002500030000
关键词:
所属分类:

咨询热线:
详情描述
一、概述:
本系列油压机适用于金属行业可塑性材料的压制工艺,如薄板拉伸、翻边、冲孔、成型、校直等工艺;特别适用于铝质薄板、不锈钢薄板拉伸和铝制品、不锈钢制品的压制成形(如锅、杯、碗、盆、水槽、水壶、桶等厨房用具),也可用于金属冷挤压工艺。本机是采用最新的技术和理念,将人机界面、PLC、比例技术相结合的新型电脑油压机。
二、特点:
1、采用人机界面、PLC控制,方便参数设置,高达200套模具参数的存储功能及外界储存介质的备份功能;速度快、效率高、能耗低、工作灵敏可靠。
2、比例技术的应用。具备有多段压力或多段速度,可满足不同工艺对速度、压力的变化要求且动作平稳。
3、主要液压元件及电器元件均为台湾、日本、美国、意大利进口,经久耐用,保证机器运行稳定。
4、配置旋转编码器或光栅尺控制,提高产品精度。
5、活塞杆和立柱表面高濒、镀硬铬、耐磨性好。
三、主要技术参数:
项目 | 单位 | YK28-35KD | YK28-65KD | YK28-75KD | YK28-100KD | YK28-120KS | YK28-150KD | YK28-225KD | YK28-350KS | YK28-400KS | YK28-550KS | YK28-600KS | YK28-750KS | 备注 | ||||||
主油缸公称压力
|
KN | 250 | 400 | 500 | 700 | 800 | 1000 | 1500 | 2500 | 2500 | 3500 | 4000 | 5000 | |||||||
主油缸液压系统最大工作压力
|
Mpa | 10 | 20 | 20 | 22 | 21 | 21 | 20 | 20 | 20 | 20 | 20 | 200 | |||||||
压边缸公称压力
|
KN | 100 | 250 | 250 | 350 | 400 | 500 | 750 | 1000 | 1500 | 2000 | 2000 | 2500 | |||||||
压边缸液压系统最大工作压力 |
Mpa | 16.5 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |||||||
主缸回程力
|
KN | 30 | 45 | 50 | 60 | 70 | 75 | 60 | 130 | 160 | 200 | 200 | 250 | |||||||
退料缸公称压力
|
KN | 25 | 30 | 35 | 35 | 35 | 45 | 55 | 75 | 75 | 85 | 85 | 85 | |||||||
退料缸最大行程
|
mm | 160 | 160 | 150 | 180 | 200 | 200 | 200 | 220 | 220 | 250 | 250 | 250 | |||||||
压边缸活塞最大行程
|
mm | 180 | 220 | 220 | 250 | 260 | 260 | 300 | 300 | 300 | 300 | 400 | 250 | |||||||
活动横梁最大行程
|
mm | 380 | 450 | 450 | 500 | 520 | 540 | 560 | 600 | 600 | 650 | 800 | 600 | |||||||
工作台到活动横梁距离
|
最大
|
mm | 700 | 750 | 750 | 860 | 900 | 940 | 960 | 1117 | 1117 | 1200 | 1500 | 1120 | ||||||
最大
|
mm | 320 | 300 | 300 | 360 | 380 | 400 | 400 | 517 | 517 | 550 | 700 | 520 | |||||||
活动横梁升降速度
|
空载下行
|
mm/s | 270 | 270 | 220 | 220 | 260 | 260 | 190 | 250 | 250 | 310 | 310 | 230 | ||||||
加压
|
mm/s | 12-35 | 9-26 | 7-21 | 10-27 | 19 | 10-27 | 18 | 12-30 | 12-30 | 13-33 | 12-30 | 9-22 | |||||||
回程
|
mm/s | 150-250 | 130-220 | 120-195 | 170-285 | 125-210 | 140-235 | 245 | 220 | 220 | 230 | 230 | 145 | |||||||
压边缸活塞速度
|
上行
|
mm/s | 5.5140 | 107 | 107 | 120 | 100 | 130 | 100 | 120 | 95 | 70 | 70 | 70 | ||||||
下行
|
mm/s | 随活动横梁 | ||||||||||||||||||
工作台有效面积
|
mm | 380*450 | 400*550 | 500*550 | 550*600 | 580*650 | 650*750 | 700*880 | 800*990 | 1200*1000 | 950*160 | 1400*1250 | 1600*1400 | |||||||
油泵流量
|
L/min | 36 | 36 | 36 | 58 | 49/49 | 90 | 49/49 | 102/160 | 102/160 | 160/240 | 160/240 | 152/225 | |||||||
电机功率
|
kw | 4 | 5.5 | 5.5 | 11 | 15 | 15 | 30 | 30 | 30 | 55 | 55 | 55 | |||||||
轮廓尺寸(左右*前后*高)
|
mm |
1330*1100* 2400 |
1470*1200* 2700 |
1500*1200* 2665 |
1565*1295* 2940 |
1710*1400* 3150 |
1800*1700* 3280 |
1880*1770* 3700 |
2150*1775* 4000 |
2610*1800* 4200 |
310*1950* 4500 |
2830*2110* 5100 |
3100*2400* 4650 |
|||||||
整机重量(约)
|
KG | 1700 | 2200 | 2500 | 3000 | 4000 | 5000 | 5500 | 9500 | 13000 | 15000 | 25000 | 30000 |
